本书共分五个部分，第一部分介绍新能源汽车上形形色色的分立元器件，涵盖电阻、电容、电感、变压器、二极管、三极管、场效应管、晶闸管、IGBT、运算放大器、电压比较器、光耦、定时器、单片机、编程器等；第二部分对芯片级单元电路进行分析，包括CAN、LIN、EMC、BUCK、BOOST、PFC、MOS 管驱动、DC/DC 变换等各类电路；第三部分以特斯拉和比亚迪新能源汽车为例，介绍电动压缩机的芯片级维修实战；第四部分以北汽新能源汽车为例，介绍车载充电机的芯片级维修实战；第五部分以广汽新能源汽车为例，介绍电控系统的芯片级维修实战。
全书彩色印刷，图片精美，语言文字简洁易懂，内容由浅入深、循序渐进，案例丰富真实，适合新能源汽车维修技术人员阅读，也可作为汽车维修培训机构和职业技术院校汽车维修相关专业的参考教材。

第一部分 分立元件认识与测量
第一课时 电学基础知识 001
一、电的由来 001
二、电流与电压 001
三、直流电与交流电 003
四、三相正弦交流电 004

第二课时 电阻及其应用电路 006
一、电阻的定义与分类 006
二、电阻的标注与测量 010
三、欧姆定律 013
四、电阻应用电路 014

第三课时 电容 018
一、电容器原理 018
二、电容参数 018
三、电容的特性与分类 019
四、电容量标识 022
五、电容的串联与并联 024
六、电容的测量与检测 025

第四课时 电感与变压器 027
一、电感原理 027
二、电感量与参数标注 028
三、电感的特性 029
四、电感的测量 030
五、变压器 030

第五课时 半导体基础知识 033
一、本征半导体 033
二、N 型半导体 033
三、P 型半导体 034
四、PN 结 034

第六课时 二极管的识别与测量 037
一、二极管的单向导电性 038
二、二极管的伏安特性 038
三、二极管的主要参数 039
四、二极管的测量 040

第七课时 二极管经典应用电路 041
一、整流电路 041
二、稳压二极管及稳压电路 043
三、瞬态抑制二极管及保护电路 045
四、其他特殊二极管 046

第八课时 三极管的识别与测量 048
一、三极管的识别 048
二、三极管的原理 048
三、三极管的测量 049
四、三极管的放大特性 050

第九课时 三极管经典应用电路 051
一、三极管放大电路 051
二、三极管开关电路 052
三、无稳态振荡电路 052

第十课时 场效应管的识别与测量 054
一、结型场效应管 055
二、绝缘栅型场效应管 055
三、MOS 管的测量 056

第十一课时 晶闸管的识别 060
一、单向可控硅 060
二、双向可控硅 061
三、门极关断可控硅 062

第十二课时 IGBT 的识别与测量 063
一、IGBT 的结构与符号 063
二、IGBT 的测量 064

第十三课时 数字电路基础 065
一、数字电路的定义 065
二、二进制与十六进制 065
三、逻辑门电路 066
四、C14F 逻辑门芯片 067

第十四课时 运算放大器与电压比较器 070
一、运算放大器特性 070
二、电压跟随器 071
三、同相放大器 071
四、反相器 072
五、电压比较器 073
六、LM358 运放 073

第十五课时 光耦与TL431 074
一、光耦工作原理 074
二、光耦工作电路 074
三、光耦的测量 075
四、TL431 075

第十六课时 NE555 定时器 077
一、NE555 芯片内部构造原理 077
二、频率可调脉冲电路 079

第十七课时 单片机 080
一、单片机最小系统 080
二、汽车常用单片机 082

第十八课时 单片机编程 086
一、硬件搭接 086
二、程序编写流程 087
三、程序编译与烧录 088

第十九课时 编程器的使用 090
一、CG100 编程器 090
二、特殊编程器 093


第二部分 芯片级单元电路分析
第二十课时 CAN 通信电路 096
一、总线拓扑图 096
二、CAN 总线波形 098
三、CAN 总线诊断 099

第二十一课时 CAN 卡应用 102
一、CAN 卡上位机介绍 102
二、CAN 卡截取/ 发送报文方法 102

第二十二课时 电路板上的CAN 通信电路 106
一、比亚迪压缩机CAN 通信电路 106
二、CAN 通信故障诊断 108
三、海立压缩机CAN 通信电路 110

第二十三课时 LIN 通信电路 111
一、LIN 网络结构 111
二、LIN 报文采集卡应用 112
三、LIN 总线电路结构 116

第二十四课时 EMC 电路 120
一、EMC 电路的作用 120
二、小鹏G3 充电机EMC 电路 121
三、比亚迪双向OBC EMC 电路 122

第二十五课时 BUCK 降压电路 125
一、BUCK 降压电路原理 125
二、三端稳压芯片 126
三、LDO 低压差线性稳压器 127

第二十六课时 BOOST 升压电路 129
一、BOOST 升压电路原理 129
二、BOOST 升压电路套件 130

第二十七课时 有桥PFC 电路 134
一、PFC 电路的作用 134

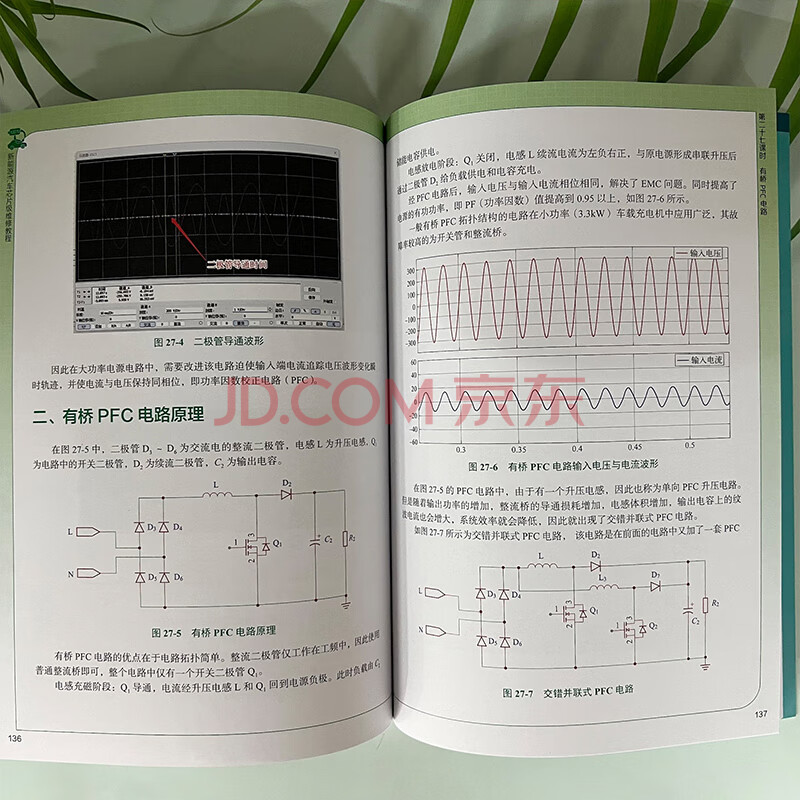

二、有桥PFC 电路原理 136
三、东风瑞驰充电机PFC 电路 138

第二十八课时 无桥PFC 电路 140
一、标准无桥PFC 电路 140
二、双BOOST 升压无桥PFC 电路 141
三、图腾柱式无桥PFC 电路 142
四、双向可逆变无桥PFC 电路 142
五、欣锐充电机PFC 电路 144

第二十九课时 MOS 管驱动电路 145
一、MOS 管驱动逻辑 145
二、图腾柱式MOS 管驱动电路 146
三、逆变桥MOS 管驱动电路 146
四、变压器隔离驱动电路 147
五、吉利PTC MOS 管驱动电路 148
六、比亚迪C4 充电机MOS 管驱动电路 150

第三十课时 DC/DC 电力变换电路 154
一、全桥DC/DC 变换拓扑 154
二、LC 谐振电路 155
三、LLC 变换器 156
四、欣锐充电机LLC 变换器 161

第三十一课时 反激式开关电源 163
一、开关电源工作原理 163
二、由3843 芯片驱动的反激式开关电源分析 164
三、欣锐充电机内部开关电源 169


第三部分 电动压缩机芯片级维修实战
第三十二课时 特斯拉Model S 压缩机 174
一、压缩机介绍 174
二、逆变桥电路 175
三、逆变桥驱动电路 175
四、电源电路 176
五、通信电路 179
六、电流采样电路 181
七、电压采样电路 183
八、芯片引脚定义 184

第三十三课时 比亚迪BC28B 压缩机 187
一、逆变桥电路 187
二、逆变桥驱动电路 188
三、电源电路 189
四、通信电路 191
五、电流采样电路 192
六、母线电压采样 195
七、芯片引脚定义 196

第三十四课时 常见压缩机拓扑图 197
一、奥特佳压缩机 197
二、吉利300 海立压缩机 199
三、三菱压缩机 200


第四部分 车载充电机芯片级维修实战
第三十五课时 北汽EC180 车载充电机 202
一、EMC 电磁兼容电路 202
二、PFC 功率因数校正电路 204
三、PFC 驱动电路 205
四、PFC 主控电路 206
五、LLC 谐振电路 208
六、LLC 谐振驱动电路 209
七、LLC 电压电流采样电路 210
八、主开关电源电路 212
九、充电机通信电路 214
十、内部芯片电路 214

第三十六课时 常见车载充电机拓扑图 217
一、比亚迪C4 充电机 217
二、吉利450 充电机 221
三、瑞驰EC35 福特充电机 223


第五部分 电控系统芯片级维修实战
第三十七课时 广汽埃安Y 电控维修 225
一、IGBT 逆变桥电路 225
二、IGBT 逆变桥驱动电路 227
三、旋变解码电路 229
四、相电流采样电路 232
五、芯片引脚定义 233

第三十八课时 其他常见电控系统 236
一、大通电控系统 236
二、吉利EV300 电控系统 238

在科技浪潮奔涌向前的当下，新能源汽车产业正以锐不可当之势重塑出行格局，成为汽车行业转型升级的核心引擎。而车规级芯片作为新能源汽车的“神经中枢”，直接关乎车辆的性能与安全，成为行业技术突破与人才培养的关键赛道。随着新能源汽车市场渗透率的持续攀升，芯片级维修的专业需求愈发迫切，却因技术壁垒高、资料零散，让众多维修从业者面临“知难行难”的困境。
本书聚焦新能源汽车芯片这一核心部件，以“拆解技术密码，赋能精准维修”为初衷，旨在为新能源汽车维修技术人员打造一本覆盖理论解析、故障实战、技术前瞻的专业指南。书中深度拆解新能源汽车上各类芯片的工作逻辑，从硬件组成、信号交互原理到故障溯源，力求帮助读者穿透“黑箱”，构建从原理认知到实战修复的完整知识体系，让维修不再停留于“粗放换件”，而是进阶到“精细修复”，真正提升行业维修技术的精度与深度。
书中围绕新能源汽车芯片级维修的核心逻辑展开。首先，解析其硬件架构一一功率模块、控制芯片、传感单元，再深挖其工作原理一一电能转换的信号流、故障保护的逻辑触发；其次，针对维修实战，沉淀大量一线真实案例，从通信故障、功率异常到硬件损坏，拆解芯片级诊断流程，传授故障排除技巧，让复杂故障变得“可诊可修”；再次，本书还将延伸至技术前沿，解析车规级芯片迭代对维修的新要求，助力读者在技术迭代中站稳脚跟。
新能源汽车芯片级维修，是理论深度、实践精度与学习热度的三重考验：既需要对电力电子、嵌入式系统等理论知识“知根知底”，又要在显微镜般的微操作中积累手感，更要紧跟技术迭代持续充电。
期望本书能成为汽车维修同行的“技术智库”，让理论不再晦涩、让故障不再棘手、让学习不再盲目，帮助读者在新能源汽车芯片级维修的细分赛道上，成为既懂原理又善实战的“技术尖兵”。
让我们携手奋进，在学习中成长，共同见证新能源汽车行业的美好未来！

编著者
